中国科学院成都有机化学有限公司是专业的石墨烯厂家,经营碳纳米管薄膜,石墨烯,氧化石墨烯,纳米石墨烯片,石墨烯价格,碳纳米管,锂离子电池,导热橡胶,导热涂料,透明导电膜,超级电容器,导电剂,散热涂料.质量保证.电话:028-85236765.
近日，华东理工大学王健农教授领导的课题组在碳纳米管薄膜的连续制备和性能优化方面取得重要进展。所制备的薄膜具有良好的取向性和致密性，具有超高的抗拉强度（高达9.6 GPa）。其相关成果以“High-Strength Carbon Nanotube Film from Improving Alignment and Densification”为题发表在纳米领域国际著名期刊 Nano letters上。

CNT自1991年被发现以来，由于其优异的力学性能、电学特性、极高的热导率、良好的热稳定性和化学稳定性等都使其在纳米结构及功能复合材料、场效应晶体管、透明电极、锂离子电池、超级电容器等诸多领域具有广阔的应用潜力。但是只有将CNT组装成宏观材料，如薄膜，才能充分发挥其优越性能，实现其潜在应用。因此如何连续制备CNT薄膜并保持单根CNT的优良性能就成为了科学界和产业界的共同梦想。

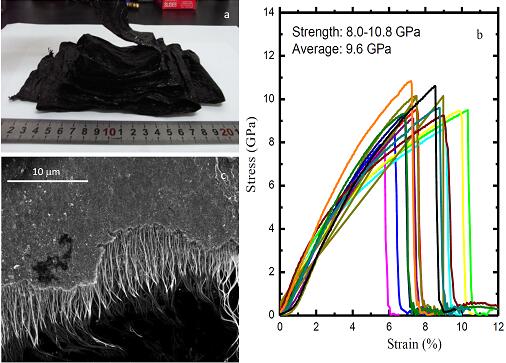

针对上述问题，王健农教授课题组创新性地利用浮动化学气相沉积法连续制备出CNT宏观筒状物，并在开放大气环境下将筒状物直接沉积在滚筒上，制备得到大面积CNT薄膜。通过滚筒对筒状物的牵引来提高薄膜的取向性，然后采用机械辊压工艺提高薄膜的致密性，成功制备出高强度(9.6 GPa)、高杨氏模量 (130 GPa)和高延伸率(8%)的CNT薄膜材料。其抗拉强度值远远高于已报道的CNT及其它人造纤维和薄膜的强度值，在航空航天等高端领域具有重要应用。
