粉末形式的还原氧化石墨烯被涂在电极上，在电极上留下数百个纳米级的物质层。这些层具有附聚的倾向，即烧结。层间间距必须更高，以扩大材料的表面积。

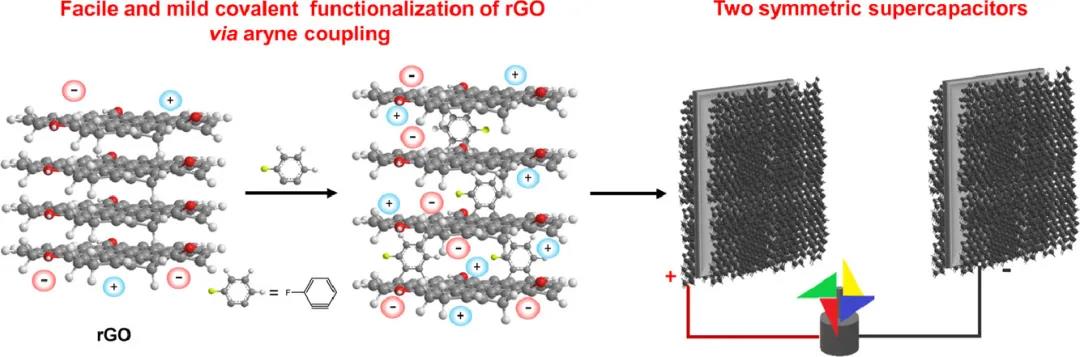

 为此，研究人员用有机分子修饰了rGO，达到了了层间距增加的目的。透射电子显微镜（TEM）成像显示功能化后，层间距离从0.38纳米增加到0.46纳米。层间间距的微小差异使材料的能量容量提高了1.7倍。也就是说，与原始还原的氧化石墨烯相比，1 g的新材料可存储的能量是其的1.7倍。

该反应继续进行，从碘盐中发展出活性芳烃。它们有一个有趣的特性，可以在材料表面形成一层新的有机基团。
  “改性反应只需将碘盐溶液与还原氧化石墨烯混合即可在温和条件下进行。如果我们将其与其他还原氧化石墨烯功能化方法进行比较，我们的材料能量能力提升指标最高。”托木斯克理工大学化学与应用生物医学科学研究所研究员Elizaveta Sviridova说。

 因此，我们使用功能化rGO（f-rGO）构建了一个对称的超级电容器器件，在功率密度为685.8 W kg−1的情况下，其能量密度为6.7 Wh kg−1。该器件表现出良好的循环稳定性，循环10000次后仍能保持初始电容值的96%左右。

 此外，成功地将两个对称的超级电容器设备应用于为家庭设计的风车设备供电3 s。在本研究中获得的结果突出了石墨烯功能化作为制造储能装置中具有增强性能的基于rGO的材料的有效途径的重要性。

相关文献：

《Aryne cycloaddition reaction as a facile and mild modification method for design of electrode materials for high-performance symmetric supercapacitor》
